一、玻璃转子流量计的基本原理.
玻璃式转子流量计的在测量管中主要测量元件是一根小端向下,大端向上,并垂直安装的锥形玻璃管和可在其内部向下移动的浮子.液体自底向上流经锥形玻璃时,上下浮子之间产生压差,在压差的作用下,浮子上升.在浮子上举的力与其所受重力、浮力和粘性力的合力相等的情况下,浮子就处于平衡的位置.所以通过流量计的流体流量与浮子的上升高度,即与流量计的流通面积之间,存在着一定的比例关系,浮子的上升高度就是流体流量.

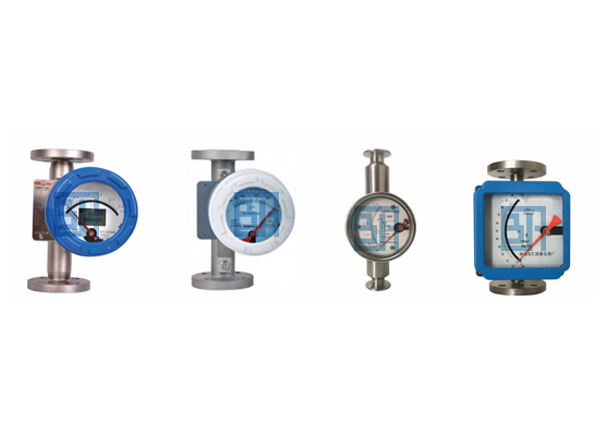

二、金属管浮子流量计的基本原理.
金属管浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成.被测流体从下向上经过锥管1和浮子2形成的环隙3时,浮子上下端产生差压形成浮子上升的力,当浮子所受上升力大于浸在流体中浮子重量时,浮子便上升,环隙面积随之增大,环隙处流体流速立即下降,浮子上下端差压降低,作用于浮子的上升力亦随着减小,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度.浮子在锥管中高度和通过的流量有对应关系.
一、玻璃转子流量计与金属管转子流量计的区别是什么
金属管浮子流量计浮子在测量管中,随着流量的变化,将浮子向上移动,在某一位置浮子所受的浮力与浮子重力达到平衡.此时浮子与孔板(或锥管)间的流通环隙面积保持一定.环隙面积与浮子的上升高度成正比,即浮子在测量管中上升的位置代表流量的大小,变化浮子的位置由内部磁铁传输到外部的指示器,使指示器正确地指示此时的流量值.
玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子.当流体自下而上经锥形玻璃管时,在浮子上下之间产生压差,浮子在此差压作用下上升.当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时,浮子处于平衡位置.因此,流经玻璃转子流量计的流体流量与浮子上升高度,即与玻璃转子流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度.
